Comment déterminer l'efficacité d'un nettoyage par ultrasons

Le nettoyage par ultrasons est une méthode largement utilisée pour éliminer les contaminants des surfaces, en particulier dans les industries où la propreté est essentielle. Que ce soit dans les secteurs médicaux, électroniques ou industriels, cette technique offre des avantages considérables, aussi bien en termes de rapidité que de précision. Pourtant, une question revient sans cesse chez les utilisateurs : comment savoir si un nettoyage par ultrasons est véritablement efficace ? Autrement dit, comment mesurer, de façon fiable et reproductible, la propreté réellement obtenue au terme du cycle ? Cet article passe en revue les critères, les méthodes et les bonnes pratiques qui permettent d'évaluer cette efficacité avec sérieux.

La question n'a rien d'anecdotique. Dans de nombreux domaines, un nettoyage insuffisant peut compromettre la fiabilité d'un composant, fausser une mesure de laboratoire ou même présenter un risque sanitaire. À l'inverse, un cycle mal paramétré peut abîmer des pièces fragiles ou faire gaspiller du temps et de l'énergie. Savoir apprécier objectivement le résultat est donc une compétence à part entière, qui suppose de comprendre le procédé, de connaître les méthodes de contrôle et de maîtriser les facteurs qui font varier la performance d'un bain à l'autre.

Comprendre le fonctionnement du nettoyage par ultrasons

Avant de se pencher sur les méthodes d'évaluation, il est essentiel de comprendre comment fonctionne la technique du nettoyage par ultrasons. Le principe repose sur des ondes sonores à haute fréquence qui traversent un liquide nettoyant et y créent d'innombrables microbulles. Ce phénomène, appelé cavitation, aboutit à l'implosion de ces bulles au contact des surfaces. Chaque implosion libère une petite quantité d'énergie qui décolle les salissures, y compris dans les recoins les plus difficiles d'accès. C'est cette action mécanique microscopique, répétée des millions de fois par seconde, qui donne au procédé sa remarquable capacité à nettoyer sans frottement.

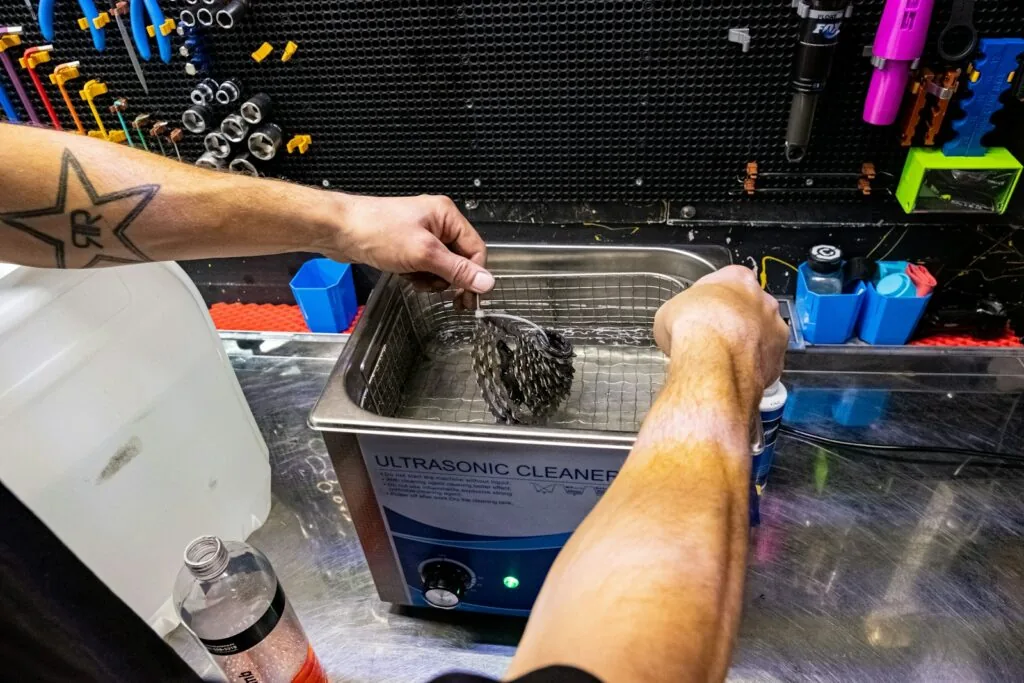

Un système de nettoyage par ultrasons se compose de plusieurs éléments essentiels, chacun ayant un rôle précis dans le résultat final :

• Un générateur d'ultrasons : ce dispositif convertit l'énergie électrique en signaux à haute fréquence. En pilotant ces signaux, il crée les conditions nécessaires à la formation des bulles de cavitation dans le liquide. La précision et la puissance du générateur sont déterminantes pour l'efficacité globale, car elles conditionnent la stabilité et l'intensité de la cavitation.
• Un réservoir de nettoyage : il s'agit du contenant dans lequel les objets sont immergés. Il est généralement fabriqué en acier inoxydable pour résister à la corrosion et aux produits chimiques. Sa taille et sa forme varient selon les usages, du petit bac pour bijoux et pièces électroniques délicates aux grandes cuves industrielles. La qualité du réservoir influence la répartition des ondes et donc l'homogénéité du nettoyage.
• Un transducteur d'ultrasons : fixé au réservoir, il transforme le signal électrique en vibrations mécaniques transmises au liquide. C'est lui qui met le bain en mouvement et génère concrètement les microbulles. Sa qualité et son positionnement conditionnent l'uniformité de l'énergie dans toute la cuve.

Le liquide de nettoyage, souvent de l'eau associée à des détergents spécifiques, joue lui aussi un rôle central. La fréquence des ultrasons et la composition chimique du bain sont ajustées selon la nature des objets à traiter et le type de salissure à retirer. Un bon réglage suppose donc de connaître à la fois la pièce, la contamination visée et les limites du matériau.

Définir ce que signifie un nettoyage réussi

Avant même de mesurer, il faut s'entendre sur ce que l'on cherche à obtenir. La notion de propreté n'est pas absolue : elle dépend entièrement de l'usage prévu pour la pièce. Un bijou destiné à retrouver de l'éclat n'exige pas le même niveau d'exigence qu'un implant médical ou qu'un composant électronique de précision. Définir un objectif clair, c'est fixer un seuil de propreté adapté et, idéalement, mesurable. Sans cette étape, toute évaluation reste subjective : on risque de considérer une pièce comme propre parce qu'elle brille, alors qu'une contamination invisible subsiste, ou au contraire de rejeter inutilement un résultat parfaitement acceptable pour l'usage prévu. Fixer le bon niveau d'exigence évite ces deux écueils et permet de choisir des moyens de contrôle proportionnés.

On distingue plusieurs types de contaminants à éliminer. Les salissures particulaires regroupent les poussières, les copeaux, les résidus d'abrasifs ou de polissage. Les contaminants filmiques rassemblent les huiles, les graisses, les traces de fluides de coupe et les résidus organiques. S'y ajoutent parfois des contaminations ioniques, invisibles mais critiques dans l'électronique, ou des résidus biologiques dans le domaine médical. Chaque famille appelle une méthode de contrôle différente, car aucune technique unique ne détecte tout à la fois.

Établir un cahier des charges clair permet ensuite de choisir le bon indicateur. Faut-il une pièce visuellement impeccable, une surface exempte de tout film gras, ou un niveau de propreté quantifié répondant à une norme précise ? La réponse oriente directement les moyens de vérification à mettre en oeuvre et le budget à y consacrer.

Les méthodes d'évaluation de l'efficacité

Pour déterminer l'efficacité d'un nettoyage par ultrasons, plusieurs critères et méthodes peuvent être combinés. Aucune n'est parfaite prise isolément : c'est le croisement des approches qui donne une image fidèle du résultat obtenu. Le tableau ci-dessous résume les principales options, avec leurs atouts et leurs limites, avant que nous les détaillions une à une.

L'inspection visuelle après nettoyage

L'inspection visuelle est la méthode la plus simple et la plus immédiate. Après avoir soumis un objet au nettoyage, on observe à l'oeil nu si des résidus ou des taches persistent. Ce contrôle rapide permet de vérifier facilement que les particules visibles ont bien disparu. Il est particulièrement utile lorsque la propreté apparente suffit à garantir la fonction ou l'esthétique de la pièce.

Cette méthode manque toutefois de précision pour les contaminants invisibles à l'oeil nu. Les résidus microscopiques ou les films d'huile peuvent passer inaperçus et compromettre la qualité pour des applications sensibles. Un éclairage rasant ou une lampe à lumière ultraviolette peut aider à révéler certaines traces fluorescentes, mais l'inspection visuelle reste une première approche que l'on complète presque toujours par des contrôles plus fins.

Les tests de résidus

Pour une évaluation plus rigoureuse, des tests de résidus peuvent être réalisés. Ils consistent à analyser les surfaces nettoyées afin de détecter la présence de contaminants résiduels. Des techniques comme la chromatographie liquide ou gazeuse permettent d'identifier et de quantifier ces résidus avec une grande finesse. Ces analyses fournissent des données détaillées sur le type et la quantité de contaminants restants, et autorisent une comparaison objective entre deux protocoles de nettoyage.

En complément des méthodes chromatographiques, la spectroscopie infrarouge permet de repérer des traces de composés précis, tandis que la mesure de la conductivité de l'eau de rinçage renseigne sur la contamination ionique. Ces contrôles sont essentiels dans les secteurs où la moindre trace peut affecter la performance ou la sécurité d'un produit, comme la pharmacie, l'aéronautique ou la fabrication de composants électroniques.

Le contrôle microscopique

L'utilisation de microscopes, y compris de microscopes électroniques, permet d'observer des détails totalement invisibles à l'oeil nu. En examinant les surfaces à l'échelle microscopique, on évalue la présence de micro-contaminants et l'on détermine si le nettoyage a été suffisamment approfondi. Cette méthode se révèle précieuse pour les pièces complexes, dotées de géométries difficiles ou de crevasses minuscules où les salissures aiment se loger.

Le contrôle microscopique peut également révéler l'état de surface après nettoyage. Il met en évidence d'éventuels dommages provoqués par une cavitation trop agressive, comme des micro-fissures ou une érosion du matériau. Cette information est capitale pour les pièces de précision, car un bain trop puissant risque de nettoyer parfaitement tout en dégradant la surface que l'on cherchait justement à préserver.

La mesure de la propreté de surface

Des instruments spécialisés, tels que des testeurs de propreté de surface, mesurent la présence de contaminants ioniques ou particulaires. Ils fournissent des données quantitatives et donc une évaluation objective et répétable de l'efficacité. Les mesures peuvent porter sur la conductivité ionique, sur le nombre de particules restantes ou sur l'énergie de surface, révélée par un simple test de mouillabilité à la goutte d'eau.

Ces instruments sont couramment utilisés dans des environnements industriels exigeants, comme la fabrication de semi-conducteurs ou de dispositifs médicaux, où la propreté conditionne directement la qualité. En livrant des valeurs chiffrées et comparables d'un lot à l'autre, ils aident à vérifier que le procédé reste stable dans le temps et conforme aux normes visées.

Les tests de performance

Pour les composants fonctionnels, leur comportement après nettoyage constitue lui aussi un indicateur d'efficacité. Dans l'électronique, par exemple, les pièces nettoyées sont testées pour vérifier qu'elles fonctionnent correctement une fois le cycle terminé. Le maintien, voire l'amélioration de la performance, tend à confirmer que le nettoyage a atteint son objectif sans effet secondaire.

Ces tests de performance peuvent inclure des essais électriques, mécaniques ou chimiques, afin de s'assurer que les composants ne sont pas seulement propres, mais aussi en parfait état de marche. Ce type d'évaluation est indispensable dans les applications critiques, où une contamination résiduelle, même minime, pourrait entraîner une panne ou un défaut au moment le moins opportun.

Les facteurs qui influencent l'efficacité

Plusieurs paramètres conditionnent la qualité du résultat. Les connaître permet d'optimiser le procédé et d'expliquer pourquoi un même appareil peut donner des résultats très différents selon la manière dont on l'emploie.

La fréquence des ultrasons

La fréquence des ondes peut varier d'environ 20 kHz à 200 kHz, voire davantage. Les fréquences basses produisent des bulles plus grosses et des forces de cavitation plus intenses, adaptées aux salissures tenaces et aux pièces robustes. Les fréquences élevées génèrent au contraire des bulles plus fines, idéales pour les nettoyages délicats et les surfaces sensibles. Choisir la bonne fréquence revient à trouver le juste équilibre entre puissance de décrochage et respect du matériau. Dans la pratique, on retient souvent les basses fréquences pour dégraisser des pièces mécaniques encrassées et les hautes fréquences pour des optiques, des circuits imprimés ou de la bijouterie fine. Certains appareils proposent d'ailleurs plusieurs fréquences commutables, ce qui permet d'adapter finement le traitement à chaque type de pièce sans changer de machine.

La température du liquide

La température du bain joue un rôle déterminant. En montant, elle réduit la viscosité du liquide et facilite la dissolution des graisses, ce qui améliore souvent le nettoyage. Beaucoup de détergents révèlent leur pleine efficacité dans une plage de température précise, généralement comprise entre cinquante et soixante-dix degrés. Une température trop élevée peut toutefois abîmer les pièces fragiles ou, paradoxalement, affaiblir la cavitation au-delà d'un certain seuil.

La composition chimique du liquide

Le choix du détergent est tout aussi décisif. Chaque famille de contaminants appelle une chimie adaptée : une solution alcaline pour les huiles et les graisses, un bain plus neutre pour les métaux sensibles, une formulation spécifique pour les résidus de polissage. Il faut aussi veiller à la compatibilité entre le produit et le matériau afin d'éviter toute corrosion ou tout ternissement. Un bon détergent, bien dosé, peut à lui seul faire la différence entre un nettoyage moyen et un résultat irréprochable.

Le temps, le dégazage et le placement des pièces

D'autres facteurs, plus discrets, pèsent lourd. La durée du cycle doit être suffisante pour agir sans devenir contre-productive. Le dégazage du liquide, c'est-à-dire l'élimination de l'air dissous avant la mise en service, améliore nettement la cavitation. Enfin, la manière de disposer les pièces compte beaucoup : un panier surchargé, des objets qui se touchent ou qui reposent au fond de la cuve réduisent l'efficacité, car ils font écran aux ondes et créent des zones d'ombre mal nettoyées.

Les erreurs fréquentes qui faussent le résultat

Beaucoup de déceptions viennent moins de l'appareil que de la façon de l'utiliser. La première erreur consiste à surcharger le panier : lorsque les pièces se touchent ou masquent les parois, une partie des surfaces reste dans l'ombre acoustique et ressort mal nettoyée. Mieux vaut traiter des lots plus petits, correctement espacés, quitte à multiplier les cycles. De même, poser les objets directement au fond de la cuve les prive d'une bonne exposition aux ondes et peut, à la longue, endommager le transducteur.

La deuxième erreur classique tient au liquide. Un bain jamais renouvelé finit saturé de salissures et redépose sur les pièces ce qu'il est censé retirer. Négliger le dégazage après un remplissage, employer un détergent inadapté ou travailler à une température approximative dégrade tout autant le résultat. Enfin, on oublie trop souvent que la propreté se juge après le rinçage et le séchage, et non à la sortie immédiate du bain : une évaluation menée trop tôt donne une image trompeuse de l'efficacité réelle du procédé.

Bonnes pratiques pour un contrôle fiable dans la durée

Évaluer l'efficacité une fois ne suffit pas : encore faut-il que le procédé reste stable au fil des cycles. La première bonne pratique consiste à documenter les paramètres, en notant la fréquence, la température, le détergent, sa concentration et la durée. Un protocole écrit garantit la reproductibilité et facilite la recherche de causes en cas de dérive.

Il est également judicieux de mettre en place des contrôles réguliers du bain lui-même. Le liquide se charge peu à peu en salissures et perd de son pouvoir nettoyant : il faut donc le renouveler avant qu'il ne devienne un facteur de recontamination. Un simple test au papier aluminium, placé quelques secondes dans la cuve, révèle la répartition de la cavitation : les perforations laissées par les bulles doivent être nombreuses et homogènes sur toute la feuille.

Le rinçage mérite lui aussi toute l'attention, car un objet parfaitement décroché peut se recontaminer au contact d'une eau chargée ou d'un support sale. Un rinçage à l'eau déminéralisée, suivi d'un séchage adapté, souvent à l'air chaud ou sous flux d'air comprimé filtré, préserve le bénéfice du nettoyage et évite les traces de calcaire au séchage. Pour aller plus loin sur les procédés et leurs usages, on peut consulter un panorama des méthodes employées dans les domaines industriels, où les ultrasons côtoient d'autres techniques complémentaires.

Déterminer l'efficacité d'un nettoyage par ultrasons repose donc sur une combinaison de contrôles visuels, microscopiques et quantitatifs, choisis en fonction du niveau de propreté recherché. En maîtrisant les facteurs qui influencent le procédé, comme la fréquence, la température, la chimie du bain et le placement des pièces, on obtient des résultats réguliers et fiables. Bien appliqué, le nettoyage par ultrasons atteint des niveaux de propreté difficiles à égaler par d'autres moyens, ce qui explique sa place devenue incontournable dans de nombreux ateliers médicaux, électroniques et industriels. L'essentiel est de garder à l'esprit qu'un nettoyage n'est jamais efficace dans l'absolu, mais toujours au regard d'un besoin précis et d'un contrôle adapté.
