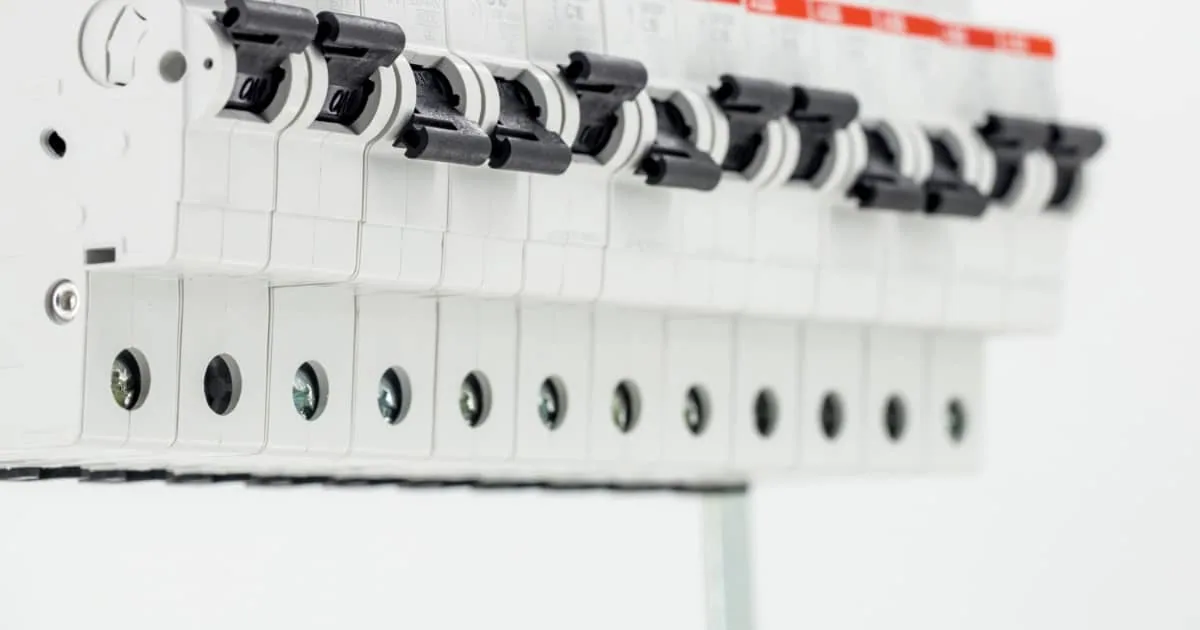

Qu'est-ce qu'un tableau électrique ? Définition & composants

Un tableau électrique, également appelé coffret électrique ou armoire électrique, est un équipement essentiel dans toute installation électrique. Il s'agit du tableau qui rassemble les différents dispositifs de protection et de commande de l'installation électrique d'un bâtiment. Il peut équiper aussi bien une maison ou un appartement que des bâtiments de bien plus grande envergure, comme les locaux d'une entreprise ou de très grands bâtiments industriels. Le tableau électrique est le point de départ de l'installation, ce qui en fait une pièce maîtresse pour assurer la sécurité et la fiabilité de l'ensemble. Il permet de distribuer l'électricité de manière efficace et de contrôler l'alimentation de chaque appareil électrique de la maison. Dans cet article, nous allons détailler les différents éléments qui composent un tableau électrique, leur fonctionnement, leur rôle, ainsi que les critères pour bien choisir le sien.

Le rôle central du tableau électrique dans le logement

Souvent installé à l'entrée du logement, dans un placard technique, une gaine dédiée ou un couloir, le tableau électrique constitue le véritable centre nerveux de l'installation. C'est vers lui que converge l'arrivée du courant, et c'est de lui que repartent tous les circuits qui alimentent les différentes pièces. Chaque prise, chaque point lumineux et chaque gros appareil électroménager dépend en réalité d'un module précis logé dans ce coffret. Comprendre son organisation, c'est comprendre le fonctionnement de toute l'électricité de la maison, et se donner les moyens d'agir sereinement en cas de besoin.

Au-delà de la simple distribution, le tableau électrique joue un rôle de protection permanente. En cas d'anomalie, qu'il s'agisse d'une surcharge, d'un court-circuit ou d'une fuite de courant, ce sont ses dispositifs qui coupent l'alimentation en une fraction de seconde afin d'éviter l'accident. Savoir localiser son tableau et identifier ses composants est donc utile à tout occupant, ne serait-ce que pour réarmer un disjoncteur qui a sauté ou couper le courant avant une petite intervention. Un tableau clair, bien étiqueté et soigneusement organisé facilite grandement ces gestes du quotidien.

Les éléments habituels du tableau électrique

Le tableau électrique est composé de plusieurs éléments tels que les interrupteurs différentiels, les disjoncteurs divisionnaires, les disjoncteurs de branchement, les fusibles, les compteurs électriques, les peignes et les borniers de connexion. Chaque élément a un rôle précis dans l'installation électrique, et c'est la combinaison de tous ces composants qui garantit une distribution à la fois efficace et sécurisée du courant dans l'ensemble du bâtiment.

Les interrupteurs différentiels

L'interrupteur différentiel est un dispositif de sécurité indispensable dans toute installation électrique. Sa fonction principale est de détecter les fuites de courant, qui peuvent être provoquées par des défauts d'isolation ou des contacts accidentels avec des parties conductrices. Lorsqu'une fuite de courant est détectée, l'interrupteur différentiel coupe instantanément l'alimentation électrique, réduisant ainsi les risques d'électrocution et d'incendie.

Situé en amont des disjoncteurs divisionnaires, l'interrupteur différentiel assure une première ligne de défense en protégeant non seulement les personnes mais aussi les appareils électriques connectés. Il est conçu pour réagir en quelques millisecondes, garantissant ainsi une protection rapide et efficace. On distingue par ailleurs différentes sensibilités et différents types d'interrupteurs différentiels, adaptés à la nature des circuits qu'ils protègent, par exemple les circuits d'une salle de bains, d'une cuisine ou d'une buanderie, où la présence d'eau accroît le risque.

Il est obligatoire dans toutes les installations électriques, qu'il s'agisse d'un petit appartement ou d'un grand bâtiment industriel. En effet, la réglementation impose l'installation d'interrupteurs différentiels pour garantir la sécurité des occupants et prévenir les incidents électriques. Dans les environnements industriels, où les équipements sont souvent plus complexes et les risques plus élevés, la présence d'interrupteurs différentiels est encore plus importante pour assurer une protection optimale des travailleurs comme du matériel.

Les disjoncteurs divisionnaires

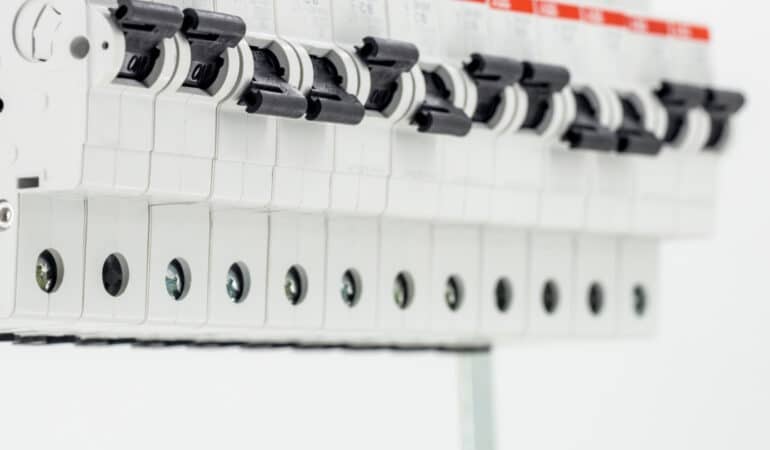

Les disjoncteurs divisionnaires jouent un rôle déterminant dans la protection de chaque circuit électrique au sein d'une installation. Leur fonction principale est de couper automatiquement le courant en cas de surcharge ou de court-circuit, évitant ainsi des dommages potentiels aux appareils électriques et réduisant le risque d'incendie.

Situés en aval de l'interrupteur différentiel, les disjoncteurs divisionnaires assurent une protection individualisée pour chaque circuit. Cette disposition permet de localiser rapidement les problèmes électriques et de minimiser l'impact sur le reste de l'installation en cas de défaut. Par exemple, si une surcharge se produit dans le circuit des prises de courant, seul le disjoncteur correspondant se déclenchera, laissant les autres circuits, comme ceux de l'éclairage ou du chauffage, parfaitement opérationnels.

Les disjoncteurs divisionnaires sont répartis par circuit pour assurer une protection optimale et une gestion efficace de l'installation électrique. Chaque type de circuit, qu'il s'agisse de l'éclairage, des prises de courant ou du chauffage, possède son propre disjoncteur. Cette segmentation facilite la maintenance et les interventions en cas de panne, car il est possible de travailler sur un circuit spécifique sans devoir couper l'alimentation de toute l'installation.

De plus, les disjoncteurs divisionnaires sont disponibles en différentes capacités et sensibilités, adaptées aux besoins spécifiques de chaque circuit. Par exemple, un circuit de prises de courant dans une cuisine, où des appareils puissants comme les micro-ondes et les réfrigérateurs sont utilisés, nécessitera un disjoncteur avec une capacité différente de celle utilisée pour un circuit d'éclairage dans une chambre. Le calibre du disjoncteur, exprimé en ampères, doit toujours être cohérent avec la section des câbles du circuit qu'il protège.

Les disjoncteurs de branchement d'un tableau électrique

Le disjoncteur de branchement est un dispositif de protection essentiel situé en amont du compteur électrique. Sa principale fonction est de protéger l'ensemble de l'installation électrique du bâtiment en cas de surintensité ou de court-circuit. En réagissant rapidement à ces anomalies, il prévient les risques d'incendie et de dommages graves aux équipements électriques.

Généralement installé à l'extérieur du bâtiment, le disjoncteur de branchement se trouve souvent dans un coffret de branchement accessible depuis l'extérieur. Cela permet au fournisseur d'électricité d'intervenir facilement en cas de besoin, notamment pour des opérations de maintenance ou des coupures de service. Étant la propriété du fournisseur d'électricité, ce dispositif est soumis à des normes strictes de sécurité et de fiabilité, garantissant une protection optimale de l'installation.

Le disjoncteur de branchement joue également un rôle crucial lors de la mise en service ou de la coupure de l'alimentation électrique du bâtiment. Lorsqu'un nouveau bâtiment est connecté au réseau électrique ou lorsqu'une intervention technique est nécessaire, le disjoncteur de branchement permet de contrôler l'arrivée du courant en toute sécurité. De plus, en cas de surintensité prolongée ou de court-circuit sévère, ce disjoncteur coupe automatiquement l'alimentation pour éviter des dommages étendus et potentiellement dangereux.

Un autre aspect important du disjoncteur de branchement est sa capacité à gérer des courants élevés, adaptés aux besoins globaux du bâtiment. Contrairement aux disjoncteurs divisionnaires qui protègent des circuits spécifiques, le disjoncteur de branchement doit être capable de supporter et de couper l'intégralité du courant entrant, assurant ainsi une protection de niveau global pour toute l'installation électrique.

Les fusibles d'un tableau électrique

Les fusibles sont des dispositifs de protection indispensables pour prévenir les surcharges et les courts-circuits dans les installations électriques domestiques, que ce soit dans une maison ou un appartement. Ils jouent un rôle crucial en garantissant la sécurité des personnes et des équipements en interrompant le courant électrique lors de situations dangereuses.

Le fonctionnement des fusibles est relativement simple mais extrêmement efficace. Chaque fusible contient un filament métallique calibré pour fondre à une certaine intensité de courant. En cas de surcharge ou de court-circuit, l'augmentation du courant fait fondre ce filament, ce qui coupe immédiatement l'alimentation électrique du circuit concerné. Cette action rapide empêche les dommages aux appareils connectés et réduit considérablement les risques d'incendie.

Il existe différents types de fusibles, adaptés à l'ancienneté et aux spécificités de l'installation électrique. Dans les installations plus anciennes, on trouve souvent des fusibles à cartouche, qui nécessitent un remplacement complet après chaque intervention. Les installations plus modernes tendent à remplacer les fusibles par des disjoncteurs réarmables, qui, après avoir coupé le courant, peuvent être réinitialisés sans nécessiter de remplacement, offrant ainsi une solution plus pratique et plus économique sur le long terme.

Les fusibles sont généralement installés dans le tableau électrique, où ils sont facilement accessibles pour inspection et remplacement. Ils sont disposés de manière à protéger les différents circuits de la maison, tels que les circuits d'éclairage, de prises de courant et de gros appareils électroménagers. En cas de problème, l'identification et le remplacement du fusible concerné permettent de rétablir rapidement le fonctionnement normal de l'installation.

Pour s'y retrouver facilement, il peut être utile de garder à l'esprit le rôle synthétique de chaque grand composant. Le tableau ci-dessous résume les fonctions principales des éléments que nous venons de passer en revue.

Les compteurs électriques

Les compteurs électriques permettent de mesurer la consommation d'électricité d'un espace donné. Ils sont généralement situés en aval du disjoncteur de branchement et permettent de facturer l'électricité consommée par le client. Les modèles communicants les plus récents transmettent automatiquement les relevés au fournisseur, ce qui supprime le passage d'un technicien et permet un suivi plus fin de la consommation. Certains occupants s'en servent d'ailleurs pour repérer les postes les plus énergivores du logement et adapter leurs habitudes afin de réduire leur facture.

Les peignes et les borniers de connexion

Les peignes et les borniers de connexion sont des composants essentiels pour assurer la cohérence et la sécurité des connexions dans un tableau électrique. Leur rôle principal est de faciliter le raccordement des différents éléments du tableau, garantissant ainsi une distribution efficace et sécurisée de l'électricité.

Les peignes, souvent appelés barres de répartition, sont des barres métalliques spécialement conçues pour raccorder les disjoncteurs divisionnaires entre eux. Ils permettent de distribuer l'alimentation électrique de manière uniforme et ordonnée, simplifiant le câblage et réduisant les risques d'erreurs de connexion. En reliant les disjoncteurs divisionnaires, les peignes assurent une distribution homogène de l'électricité, ce qui est crucial pour le bon fonctionnement et la sécurité de l'installation électrique.

Les borniers de connexion, ou bornes de connexion, jouent un rôle tout aussi important. Ils permettent de raccorder les câbles électriques aux différents éléments du tableau électrique, assurant ainsi des connexions solides et fiables. Les borniers sont conçus pour maintenir fermement les câbles en place, minimisant le risque de déconnexion accidentelle et facilitant les opérations de maintenance ou de modification du tableau.

Il existe une variété de borniers de connexion, adaptés à différents types de câbles et de configurations de tableaux électriques. Ils permettent une grande flexibilité dans la conception et la mise en place des installations électriques, garantissant que chaque connexion est réalisée de manière sécurisée et conforme aux normes en vigueur.

L'utilisation de peignes et de borniers de connexion simplifie non seulement l'installation initiale du tableau électrique, mais elle facilite également les interventions ultérieures. Par exemple, en cas de besoin de modifications ou d'extensions de l'installation, ces composants permettent des ajustements rapides et sécurisés sans nécessiter de recâblage complexe.

Comment choisir son tableau électrique ?

Le choix du tableau électrique dépend de plusieurs critères tels que la puissance électrique nécessaire, le nombre de circuits à protéger, le type d'installation, neuve ou en rénovation, et le nombre de modules à prévoir. La puissance électrique nécessaire dépend du nombre et de la puissance des appareils électriques à alimenter. Il est important de vérifier la puissance maximale que peut supporter le tableau électrique afin d'éviter les surcharges. Le nombre de circuits à protéger dépend quant à lui de la taille de l'installation électrique. Il est essentiel d'installer un nombre suffisant de disjoncteurs divisionnaires pour assurer une protection optimale des différents circuits.

Le type d'installation, neuve ou en rénovation, peut également influencer le choix du tableau électrique. Dans le cas d'une installation neuve, il est recommandé d'opter pour un tableau électrique modulaire qui permet une installation facile et rapide des différents éléments. Dans le cas d'une rénovation, il faut commencer par vérifier la compatibilité du nouveau tableau électrique avec l'installation existante. Il est également judicieux de prévoir quelques modules de réserve, souvent estimés à environ vingt pour cent de la capacité totale, afin de pouvoir ajouter facilement de nouveaux circuits par la suite, par exemple lors de l'installation d'une borne de recharge ou d'un nouvel équipement.

Étiquetage et lisibilité du tableau

Un tableau électrique bien conçu ne se limite pas à un assemblage de modules performants. Sa lisibilité compte tout autant. Chaque rangée et chaque disjoncteur devraient être clairement étiquetés afin d'identifier en un coup d'œil le circuit correspondant : cuisine, chambre, éclairage du séjour, prises du garage, et ainsi de suite. Un schéma récapitulatif, souvent collé à l'intérieur du coffret, complète utilement cet étiquetage. La logique est la même que celle du repérage visuel en atelier, où un code couleur de marquage au sol guide instantanément les déplacements : une information lisible d'un coup d'œil évite les erreurs. Cette organisation soignée fait gagner un temps précieux lors d'un dépannage et évite bien des manipulations hasardeuses.

Entretien et sécurité du tableau électrique

Un tableau électrique ne demande pas d'entretien lourd, mais quelques vérifications régulières prolongent sa fiabilité. Il est recommandé de tester périodiquement les interrupteurs différentiels à l'aide du bouton de test dont ils sont équipés : en appuyant dessus, le dispositif doit couper immédiatement le courant, preuve qu'il fonctionne correctement. Un différentiel qui ne se déclenche pas doit être remplacé sans tarder, car il ne protège plus les occupants.

Il convient également de veiller à ce que le tableau reste accessible, propre et à l'abri de l'humidité. Le même soin vaut pour les coffrets installés dehors, comme celui qui alimente la pompe d'un bassin : avant l'hivernage de la piscine, on vérifie leur étanchéité et on coupe les circuits qui ne serviront plus de l'hiver. Toute odeur de brûlé, tout échauffement anormal ou tout déclenchement répété d'un même disjoncteur doit alerter, car ces signes trahissent souvent un défaut à corriger. Pour toute intervention dépassant le simple réarmement d'un disjoncteur ou le remplacement d'un fusible, il est vivement conseillé de faire appel à un professionnel qualifié, seul à même de travailler en toute sécurité sur une installation sous tension et de garantir la conformité aux normes.

Les différentes marques de tableaux électriques

Il existe de nombreuses marques de tableaux électriques sur le marché, chacune avec ses propres caractéristiques et avantages. En voici cinq particulièrement connues :

• Legrand : Legrand est l'un des leaders mondiaux des produits et systèmes pour les installations électriques et les réseaux d'information. La marque propose une large gamme de tableaux électriques pour les installations domestiques et tertiaires ;
• Schneider Electric : Schneider Electric est une entreprise spécialisée dans la gestion de l'énergie et propose une gamme complète de tableaux électriques pour les installations domestiques et industrielles ;
• Hager : Hager est une entreprise familiale française spécialisée dans la distribution d'électricité et la gestion de l'énergie. La marque propose une large gamme de tableaux électriques modulaires pour les installations domestiques et tertiaires ;
• ABB : ABB est une entreprise suisse spécialisée dans les technologies de l'énergie et de l'automation. La marque propose une gamme complète de tableaux électriques pour les installations industrielles et tertiaires ;
• Eaton : Eaton est une entreprise américaine spécialisée dans la gestion de l'énergie et de l'automation. La marque propose une large gamme de tableaux électriques pour les installations domestiques, tertiaires et industrielles.

Il est important de choisir une marque de qualité pour assurer la fiabilité et la sécurité de son installation électrique. Il est également recommandé de faire appel à un électricien professionnel pour l'installation et la mise en service du tableau électrique, afin de bénéficier d'un travail conforme et durable. Bien comprendre le rôle de chaque composant vous aidera par ailleurs à dialoguer plus facilement avec cet artisan et à faire des choix éclairés pour votre logement.
